1、設備簡介

本機組為無退扭框架式絞線機，主要用于銅、鋁絞線、鋼芯鋁絞線及電力電纜用緊壓、非緊壓、圓形或異形絞合導體的絞制。

★ 該機采用氣動可調線盤出線張力控制，保證放線張力穩定可靠。

★ 該機采用整體（或單獨）上下線盤、氣動夾緊，操作安全、方便。

★ 絞體采用整體框形焊接結構，提高了結構的剛性及回轉精度，絞體變速箱采用

硬齒面，可高速迥轉以提高生產效率及延長設備壽命。

★ 該機組可采用直流或交流電機分段驅動（或整體地軸轉動）；設有斷線自動停

車裝置；設有過載及緊急停車裝置等保護環節，安全可靠。

★ 該機采用槽形輪式牽引裝置，齒圈傳動，牽引力大，不打滑，保證絞線節距的

一致。

★ 整機控制采用西門子PLC+觸摸屏人機界面操作系統，技術先進、操作方便、運行可靠。

2、主要技術參數

框式絞線機圖片

（1）、框絞機生產線

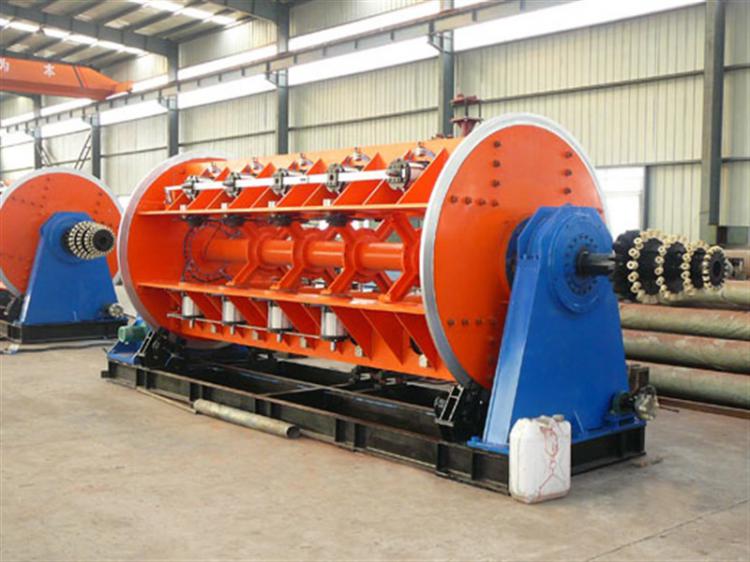

（2）、框絞機絞體

（3）、牽引輪

（4）、側上盤裝置

（5）、氣活接頭

（6）、外形布置圖
