1、設備簡介：

氬弧焊管扎紋生產線是我公司應中、高壓電纜、柔性防火電纜生產工藝需要設計、制造的新型電纜生產設備,它可以將鋁帶、銅帶、不銹鋼帶連續縱卷成管,包覆電纜或其它需要鎧裝屏蔽的線材,采用氬弧焊連續焊接成管并扎紋或縮頸，形成密閉的鎧裝屏蔽保護層.隨著我國電纜生產高度自動化發展的要求,該機采用了國際先進的觸摸屏人機界面計算機控制系統,極大地減少了焊接缺陷,降低了工人的勞動強度,提高了產品的成品率,降低了生產成本。與過去的生產線相比,其主要特點為:

a、觸摸屏人機界面設定工藝參數，經計算機處理實現工藝要求。

b、采用進口焊機，實現雙焊槍焊接、可根據需要進行三維電動調節，激光自動跟蹤焊縫。

c、采用西門子PLC數字邏輯控制，整機由計算機模擬控制運行

d、采用帶R弧的牽引履帶，牽引力大、平穩

e、扎紋機與履帶牽引單獨驅動，由PLC控制，實現扎紋節距無級可調，不停車自動調節軋紋深度。

f、自動氬弧焊切、接帶

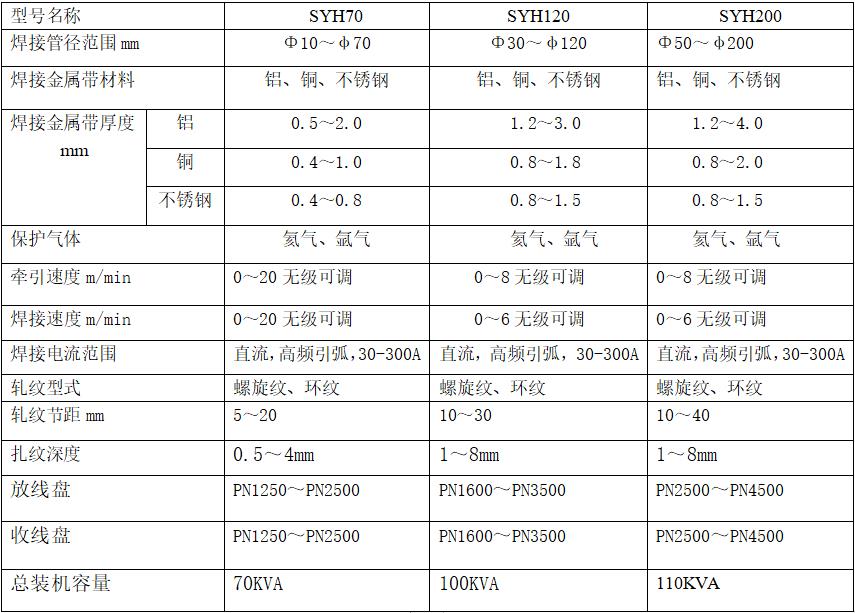

2、主要技術參數：

中、高壓電纜氬弧焊管軋紋設備：

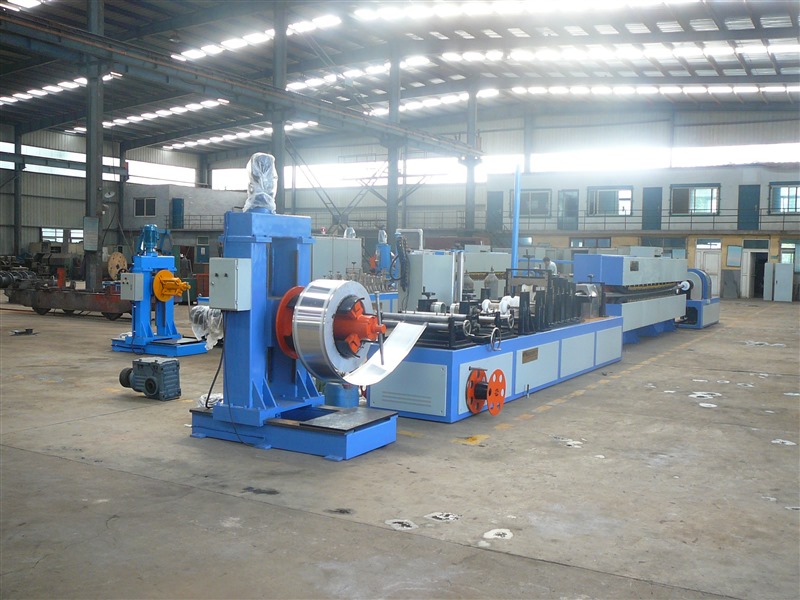

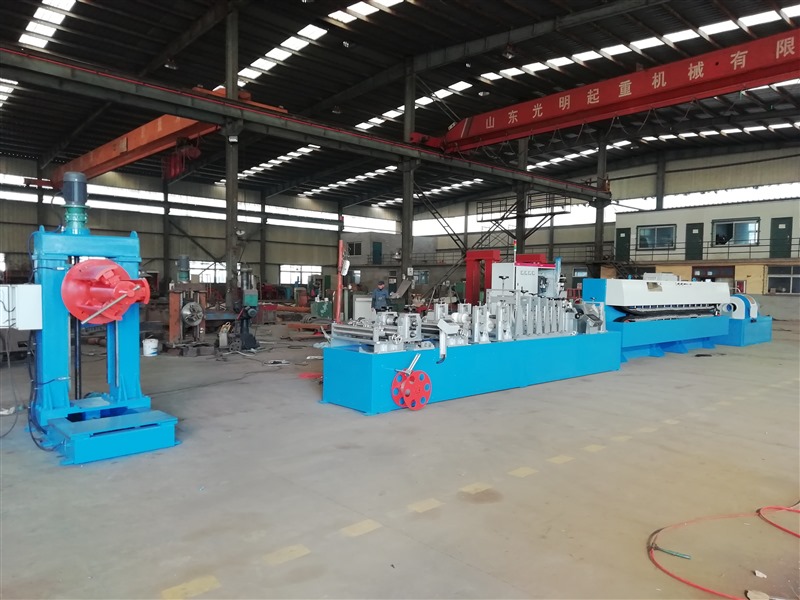

（1）氬弧焊設備外形

（2）產品樣本

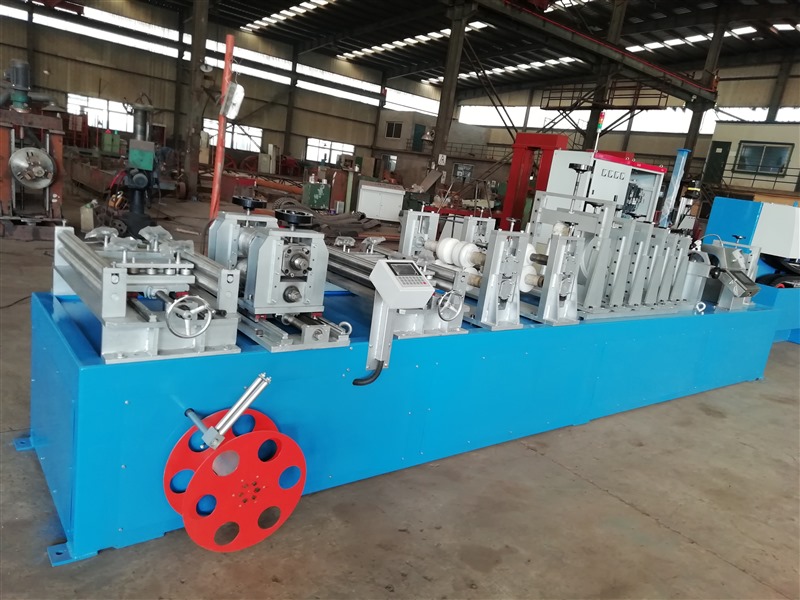

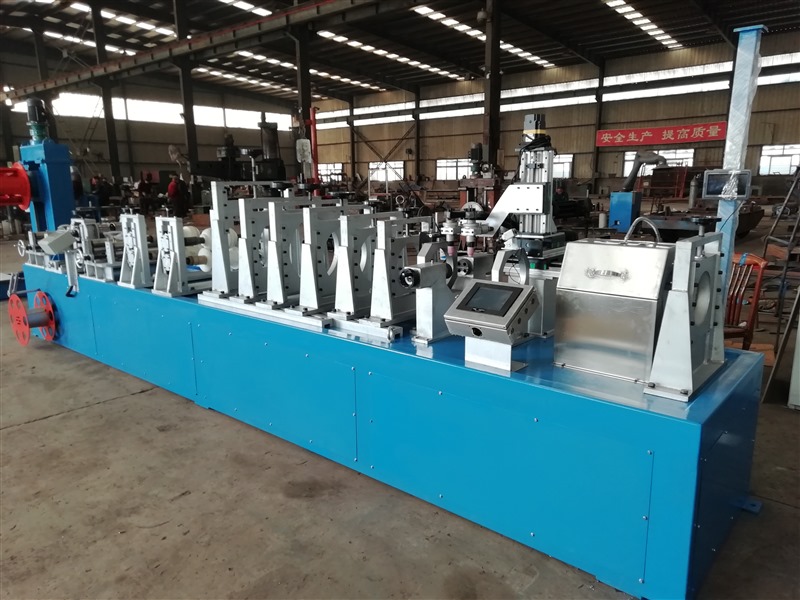

（3）焊接成型部分

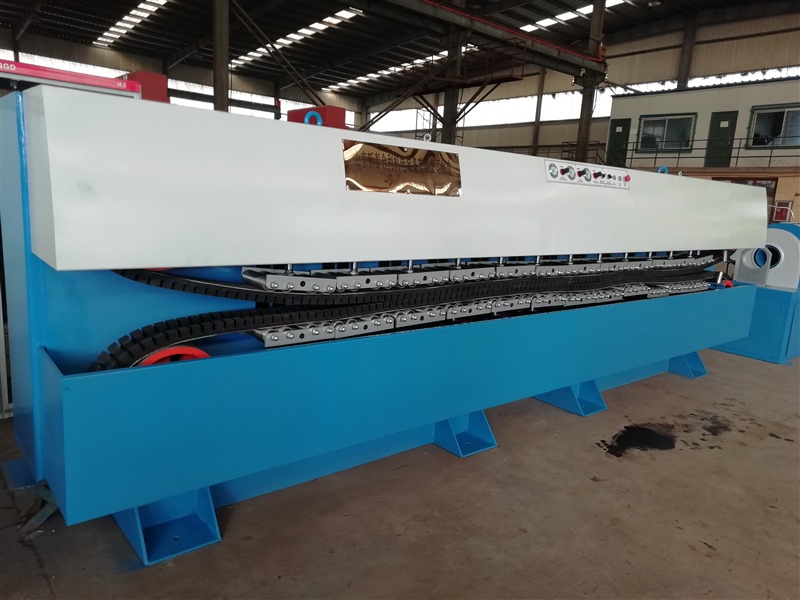

（4）履帶牽引

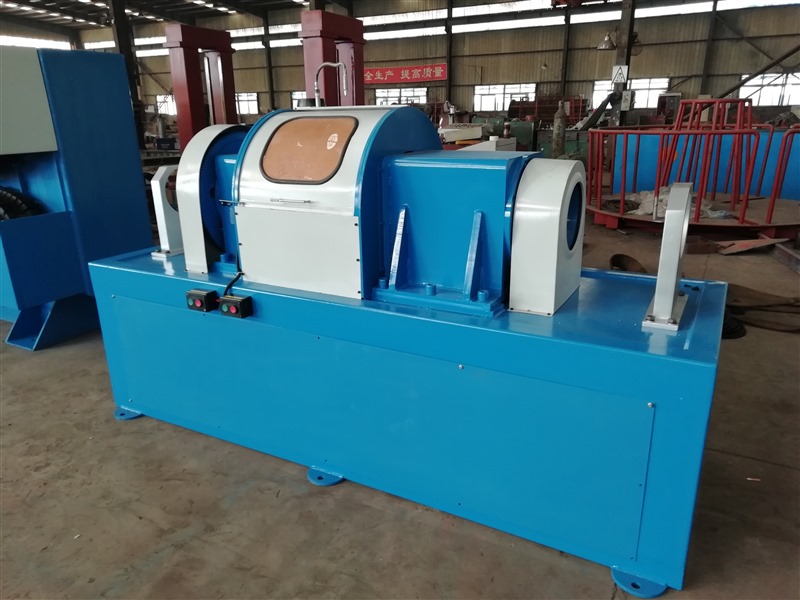

（5）軋紋機

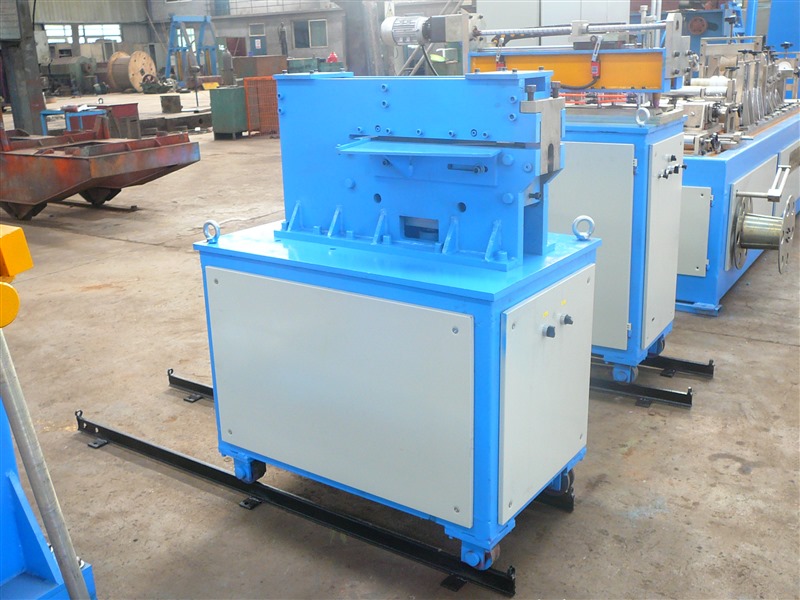

（6）切接帶

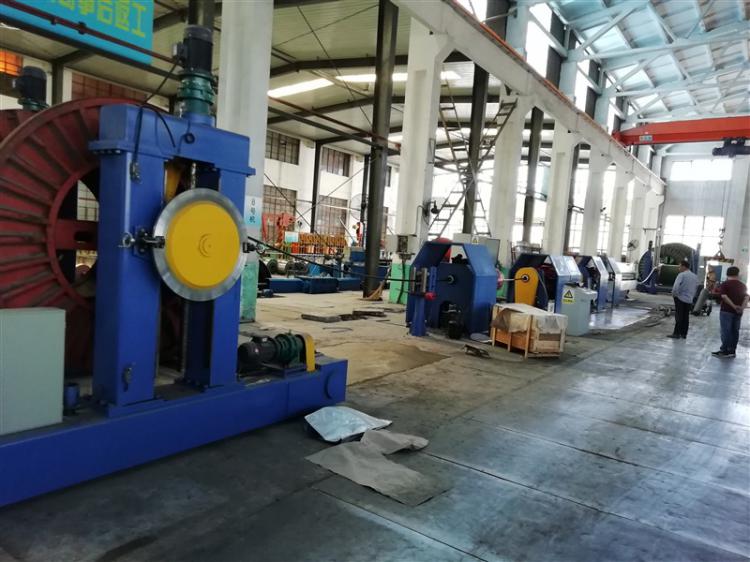

（7）外形布局圖
